弧网过滤机介绍


时间:2016-06-27 15:53

一、产品结构

如图1所示,过滤机由污液箱、过滤纸、滤纸耗尽报警装置、输送网带、驱动装置、液位监控装置、密封装置、电器控制系统等几部分组成。

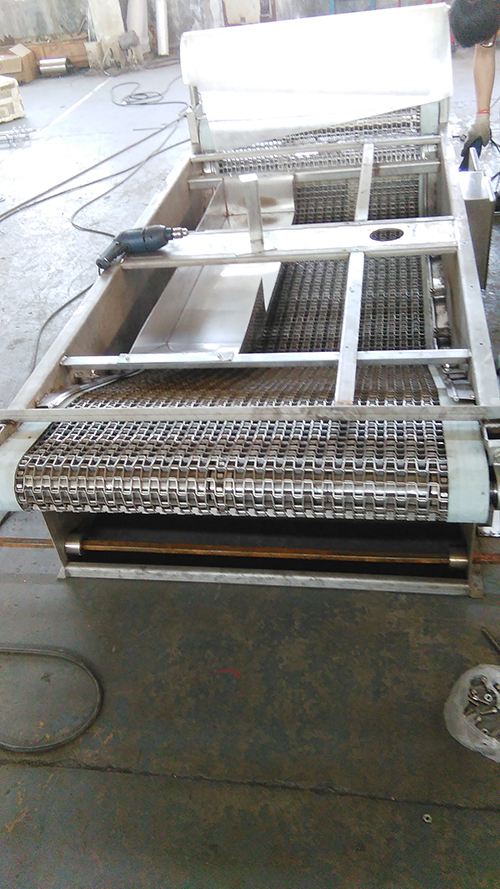

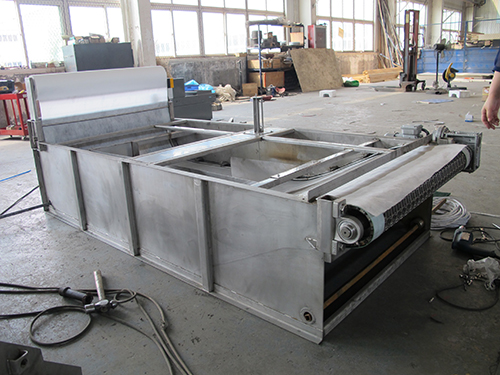

图1

二、工作原理

过滤纸与输送网带组成过滤层,在箱体内呈弧状布置。工作时污液由污液入口进入过滤机,在过滤机箱体内形成弧状液池,在重力作用下,切削液经过滤层进入下部净液箱内,杂质滞留在过滤纸上。随着过滤的不断进行,切削液中的杂质由于过滤层的截止在过滤层上表面形成一层滤饼,滤饼自身参与过滤而成为新的致密过滤层,过滤后的净液由净液出口自然流出。随着滤饼的不断增厚和致密,过滤层被堵塞,致使污液箱内的液位不断上升,当液位上升到规定高度时,由液位控制系统发令,启动输送网带带着脏纸走出过滤区,同时走入新纸,形成新的过滤面继续保持额定的过滤能力。滤纸更新仅在过滤量减小到不能满足供液要求时进行,这种控制方式可使滤纸消耗降到最低,保证有效利用滤纸。过滤机加长的提升斜坡,可使滤渣在脱离过滤机前进行脱液,提高滤饼含固量,省略后续处理过程,输送网带的转速很低,而且是间歇工作的可以给滤饼脱液留出充足的时间,避免造成切削液的浪费。滤渣随使用后的脏纸一同落入废布斗中,进行集中处理。

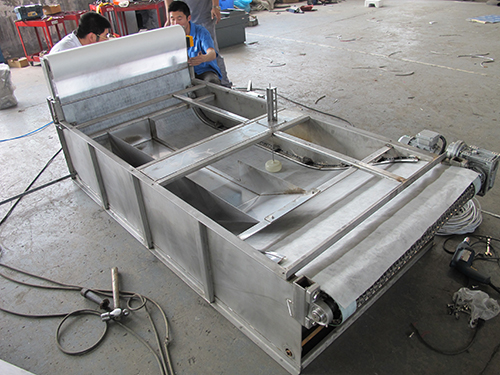

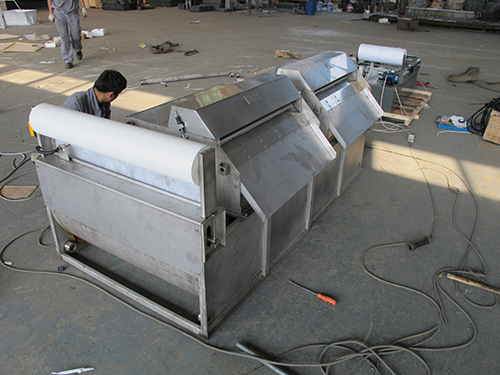

图2

三、性能特点

如图2所示,弧网式过滤机和鼓式过滤机相比,可形成更深的液池液位和更大的液池容积。该系列弧网式过滤机在整机长度上采用边缘迷宫式密封,解决了在鼓式过滤机中普遍存在的滤饼沿密封边沿的滑动。另外,在大流量鼓式过滤机中,两侧转鼓直径庞大,加工及安装调整困难,滤网张紧及密封条件严格等问题都在弧网式过滤机中得到了很好解决。由于在弧网式过滤机中的密封沿整机长度进行,不像鼓式过滤机在滤纸转过转鼓半径后便失去密封效果,因此,弧网式过滤机较鼓式过滤机可行成更深的液面高度和更大容积。液池内的高液位可为滤液穿透过滤层提供很高的压力,使其穿透能力和速度大大提高,过滤效率明显提高,滤纸消耗显著降低。

该系列过滤机流量大,单机流量可达20t/h以上,过滤精度高,根据选择滤布的不同可达10~20μm,克服了以往纸带过滤机占地面机大、流量小、过滤精度低等缺点,是冷却液集中处理的理想机型。

四、与磁性分离器配合使用

当冷却液中铁屑含量较大时,在弧网过滤机上安装磁性分离器作为粗过滤,能除去80%以上的铁屑及部分非磁性磨料,大大减少了纸带过滤机的处理负担,能有效减少滤纸的消耗,减少运行成本,节省能源。

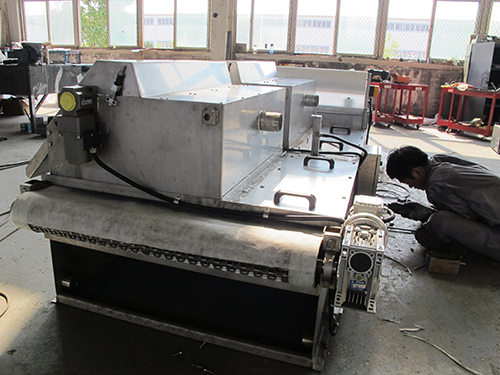

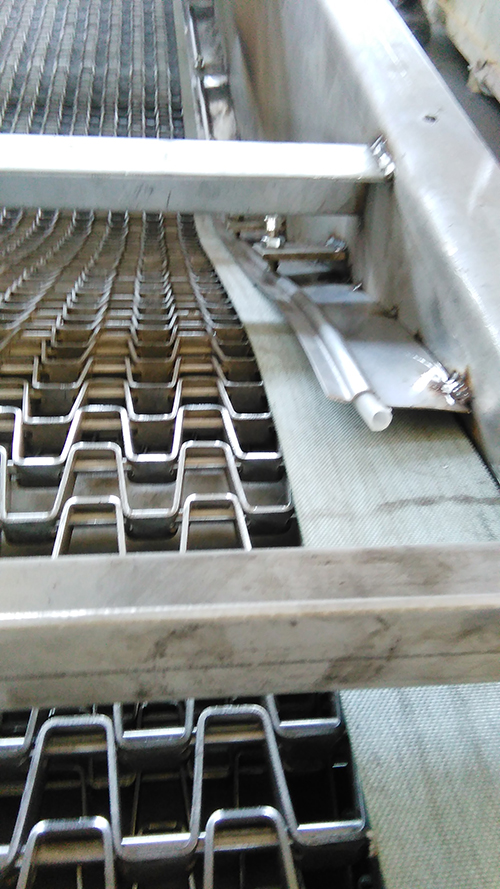

图3
